全自動ベンディングマシン ”ピタゴラス”

全自動ベンディングマシンの特徴

加工精度が高く、各種切断機で製造された面板とのマッチングは90%以上。溝削の深さを正確にコントロールできるNC軸を採用し、異なる板材や厚みにおける溝削りの要求に応えられます。

折り曲げの弧度を完璧にコントロール。長年にわたって研究開発されたコントロールシステムで、異なる材料に対してもそれぞれに対応可能な柔軟性のあるコントロールを実現しました。

全自動ベンディングマシンの動画をご覧ください。

ピタゴラス

製品ラインナップ

高速ダブルVカット 全自動ベンディングマシン J13ESW

継ぎ目がピタッと合う”ピタゴラス”摩耗少の高硬度刃で高速加工
全自動ベンディングマシン
耐重加工シームレス構造および有限要素法(FEM)に基づいた逆ひずみ溶接構造を採用し、機械本体の熱処理により最高の強度と剛性を実現しました。
両刃交換式ベンディングを採用し精度が大幅に向上。曲げる時に発生する傷が大幅に減少しました。複雑な図形を正確に加工でき変化に富んだ文字にも容易に対応することができます。

高品質のボール軸と高精度の直線スライドレールを使用しておりコントロールソフトで溝削工程と溝削深度を自由に設定できます。
さらに、ハイスピードで高精度な送り板の長さを検測するクローズドループシステムを内蔵。溝削加工の一貫性が保証され、加工品と元データとの誤差は±0.1mm以下。同一データによる繰り返し製作の一貫性を保つことができます。

折り曲げ部には平削刃で溝を削る方式を採用し、バイトにはドイツ製硬質合金刃を採用。
1本の刃で約2万回以上の加工が可能で、騒音も少なく、粉塵も出ないエコ製品です。

自動チャンネル曲げ加工

加工精度が高く、各種切断機で製造された面板とのマッチングは90%以上。

高硬度チップ採用

消耗の少ない両面4隅の刃を使用できるため刃を磨く必要がなく、交換もスムーズに行えます。

製品仕様

型式 J13ESW
溝削方式 平削りバイト溝削方式
曲げ刃タイプ 両刃式
外形寸法 (L×W×H) 1800mm × 950mm × 1400mm
板材幅 20〜130mm
板厚 ステンレス、亜鉛:~1.0mm アルミ:~1.2mm
精度 ±0.1mm
ファイル形式 DXF
電力 AC220V 50Hz/60Hz 3.0kw
総重量 420kg

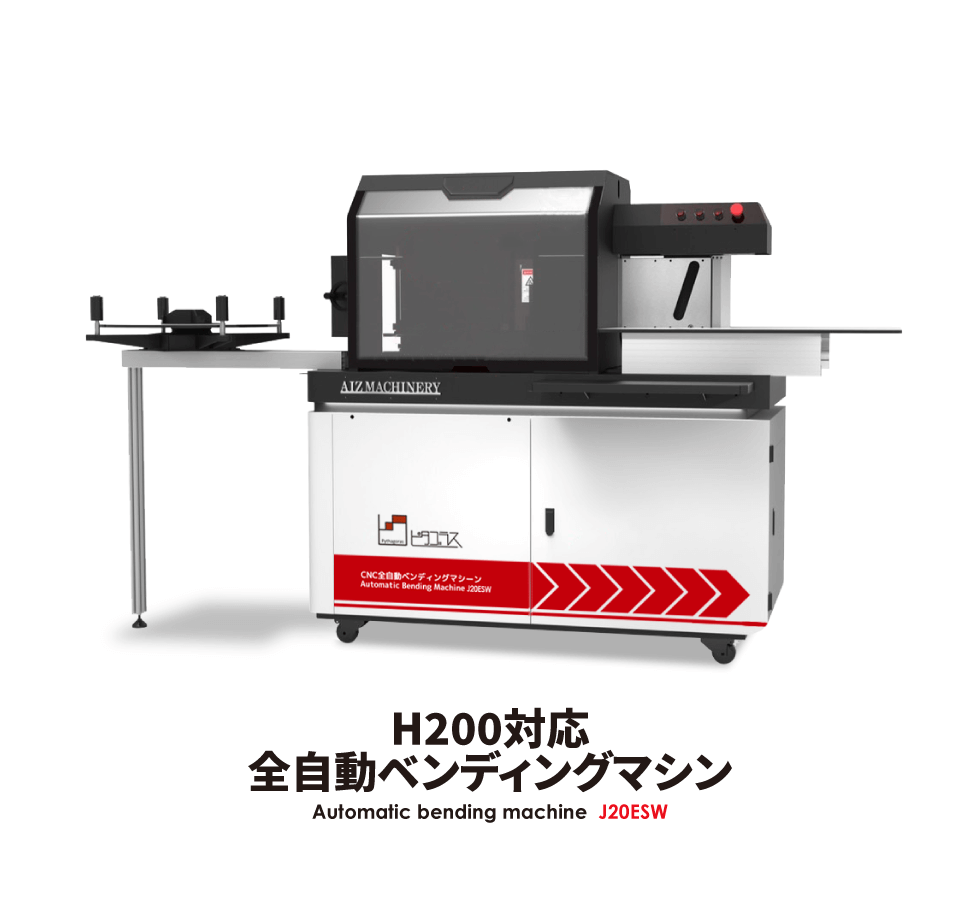

H200対応 全自動ベンディングマシン J20ESW

継ぎ目がピタッと合う”ピタゴラス”H200に対応した新モデル
CNC全自動ベンディングマシン
両刃交換式ベンディングを採用し精度が大幅に向上。曲げる時に発生する傷が大幅に減少しました。複雑な図形を正確に加工でき変化に富んだ文字にも容易に対応することができます。

高品質のボール軸と高精度の直線スライドレールを使用しておりコントロールソフトで溝削工程と溝削深度を自由に設定できます。
さらに、ハイスピードで高精度な送り板の長さを検測するクローズドループシステムを内蔵。溝削加工の一貫性が保証され、加工品と元データとの誤差は±0.1mm以下。同一データによる繰り返し製作の一貫性を保つことができます。

折り曲げ部には平削刃で溝を削る方式を採用し、バイトにはドイツ製硬質合金刃を採用。消耗の低い両面4隅の刃を使用できるので刃を磨く必要がなく交換もスムーズに行えます。
1本の刃で約2万回以上の加工が可能で、騒音も少なく、粉塵も出ないエコ製品です。

自動チャンネル曲げ加工

加工精度が高く、各種切断機で製造された面板とのマッチングは90%以上。

高硬度チップ採用

消耗の少ない両面4隅の刃を使用できるため刃を磨く必要がなく、交換もスムーズに行えます。

製品仕様

型式 J20ESW
溝削方式 平削りバイト溝削方式
曲げ刃タイプ 両刃式
外形寸法 (L×W×H) 2700mm × 950mm × 1450mm
板材幅 20〜200mm
加工板厚 0.4~1.8mm
精度 ±0.1mm
ファイル形式 DXF
電力 AC220V 50Hz/60Hz 4.0kw 14A
総重量 500kg

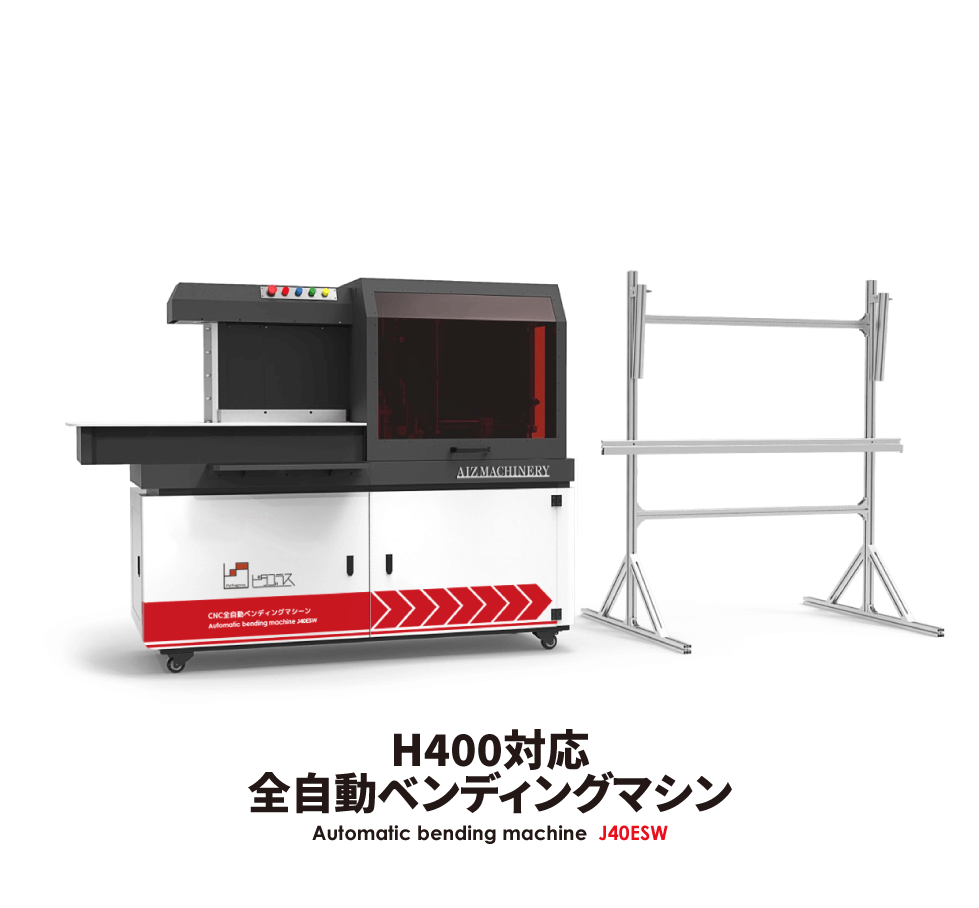

H400対応 全自動ベンディングマシン J40ESW

継ぎ目がピタッと合う”ピタゴラス”H400に対応した新モデル
CNC全自動ベンディングマシン
両刃交換式ベンディングを採用し精度が大幅に向上。曲げる時に発生する傷が大幅に減少しました。複雑な図形を正確に加工でき変化に富んだ文字にも容易に対応することができます。

高品質のボール軸と高精度の直線スライドレールを使用しておりコントロールソフトで溝削工程と溝削深度を自由に設定できます。
さらに、ハイスピードで高精度な送り板の長さを検測するクローズドループシステムを内蔵。溝削加工の一貫性が保証され、加工品と元データとの誤差は±0.1mm以下。同一データによる繰り返し製作の一貫性を保つことができます。

折り曲げ部には平削刃で溝を削る方式を採用し、バイトにはドイツ製硬質合金刃を採用。消耗の低い両面4隅の刃を使用できるので刃を磨く必要がなく交換もスムーズに行えます。
1本の刃で約2万回以上の加工が可能で、騒音も少なく、粉塵も出ないエコ製品です。

自動チャンネル曲げ加工

加工精度が高く、各種切断機で製造された面板とのマッチングは90%以上。

高硬度チップ採用

消耗の少ない両面4隅の刃を使用できるため刃を磨く必要がなく、交換もスムーズに行えます。

製品仕様

型式 J40ESW
溝削方式 平削りバイト溝削方式
曲げ刃タイプ 両刃式
外形寸法 (L×W×H) 1900mm × 730mm × 1660mm
板材幅 160〜400mm
加工板厚 0.4~1.8mm
精度 ±0.1mm
ファイル形式 DXF
電力 AC220V 50Hz/60Hz 4.0kw 14A
総重量 750kg

H800対応 全自動ベンディングマシン J80ESW

継ぎ目がピタッと合う”ピタゴラス”摩耗の少ない高硬度刃を使用し高速加工を実現
H800対応 全自動ベンディングマシン
両刃交換式ベンディングを採用し精度が大幅に向上。曲げる時に発生する傷が大幅に減少しました。複雑な図形を正確に加工でき変化に富んだ文字にも容易に対応することができます。

高品質のボール軸と高精度の直線スライドレールを使用しておりコントロールソフトで溝削工程と溝削深度を自由に設定できます。
さらに、ハイスピードで高精度な送り板の長さを検測するクローズドループシステムを内蔵。溝削加工の一貫性が保証され、加工品と元データとの誤差は±0.1mm以下。同一データによる繰り返し製作の一貫性を保つことができます。

折り曲げ部には平削刃で溝を削る方式を採用し、バイトにはドイツ製硬質合金刃を採用。消耗の低い両面4隅の刃を使用できるので刃を磨く必要がなく交換もスムーズに行えます。
1本の刃で約2万回以上の加工が可能で、騒音も少なく、粉塵も出ないエコ製品です。

自動チャンネル曲げ加工

加工精度が高く、各種切断機で製造された面板とのマッチングは90%以上。

高硬度チップ採用

消耗の少ない両面4隅の刃を使用できるため刃を磨く必要がなく、交換もスムーズに行えます。

特殊機能付きで簡単に溶接できる補助装置

製品仕様

型式 J80ESW
外形寸法 6360mm × 1850mm × 2030mm
板材幅 300〜850mm
板厚(SUS・亜鉛) ~1.5mm

H1200対応 全自動ベンディングマシン J120ESW

継ぎ目がピタッと合う”ピタゴラス”H1200に対応した新モデル
両刃交換式ベンディングを採用し精度が大幅に向上。曲げる時に発生する傷が大幅に減少しました。複雑な図形を正確に加工でき変化に富んだ文字にも容易に対応することができます。

高品質のボール軸と高精度の直線スライドレールを使用しておりコントロールソフトで溝削工程と溝削深度を自由に設定できます。
加工精度が非常に高く、各種切断機で製造された面板とのマッチングは90%以上。

折り曲げ部には平削刃で溝を削る方式を採用し、バイトにはドイツ製硬質合金刃を採用。消耗の低い両面4隅の刃を使用できるので刃を磨く必要がなく交換もスムーズに行えます。
1本の刃で約2万回以上の加工が可能で、騒音も少なく、粉塵も出ないエコ製品です。

自動チャンネル曲げ加工

加工精度が高く、各種切断機で製造された面板とのマッチングは90%以上。

高硬度チップ採用

消耗の少ない両面4隅の刃を使用できるため刃を磨く必要がなく、交換もスムーズに行えます。

製品仕様

型式 J120ESW
溝削方式 平削りバイト溝削方式
曲げ刃タイプ 両刃式
外形寸法 (L×W×H) 2210mm × 990mm × 2200mm
板材幅 100〜1250mm
板厚 ~1.2mm
ファイル形式 DXF
電力 AC220V 50Hz/60Hz 5.0kw

コンパクト型 全自動ベンディングマシン J11ESW

継ぎ目がピタッと合う”ピタゴラス”摩耗の少ない高硬度刃を使用し高速加工を実現
高品質のボール軸と高精度の直線スライドレールを使用しておりコントロールソフトで溝削工程と溝削深度を自由に設定できます。

スロッティングシステム

日本富士4軸サーボシステム搭載の第5世代スロッティング機構により耐久性と精密さを両立。

自動切断システム

加工終了後に自動的に材料をカットする「自動切断システム」を搭載。
(厚み≦1mm、幅≦40mm)

自動チャンネル曲げ加工

加工精度が高く、各種切断機で製造された面板とのマッチングは90%以上。

ロボット補助付き送り装置

送り装置に組み込まれたロボット補助システムにより、傷をつけず、スムーズな材料送りを実現。

製品仕様

型式 J11ESW
溝削方式 バイト溝削方式
曲げ刃タイプ 両刃式
外形寸法※作業台や送り装置込みの寸法 2580mm × 1050mm × 1580mm
板材幅 10〜80mm
板厚 ~1.0mm
最小R曲げ寸法 R3.5
ファイル形式 DXF
電力 AC220V 50Hz/60Hz 3.0kw
